GRヤリス用
GTオイルキャッチタンクv2
取付説明書

1最初に

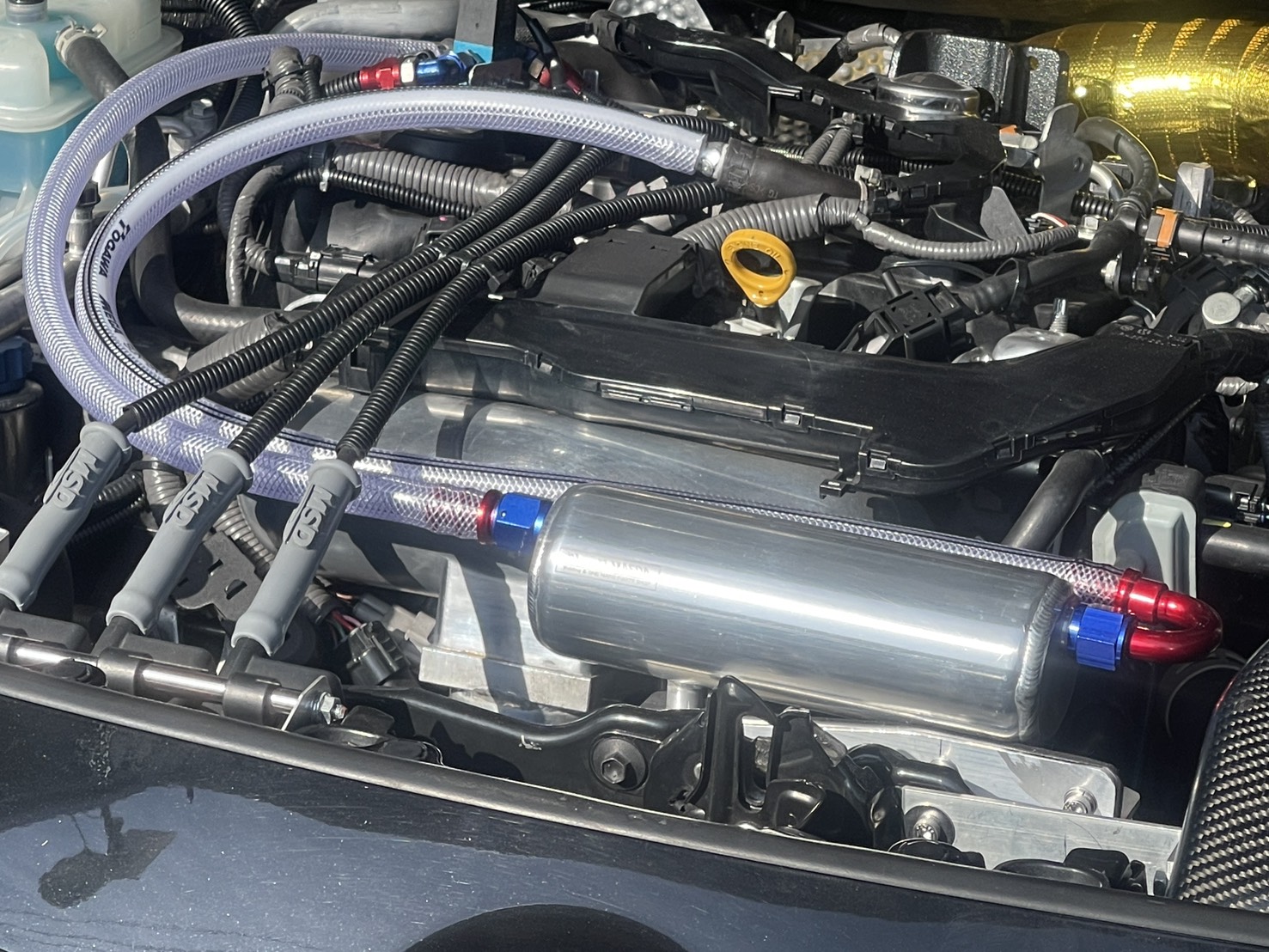

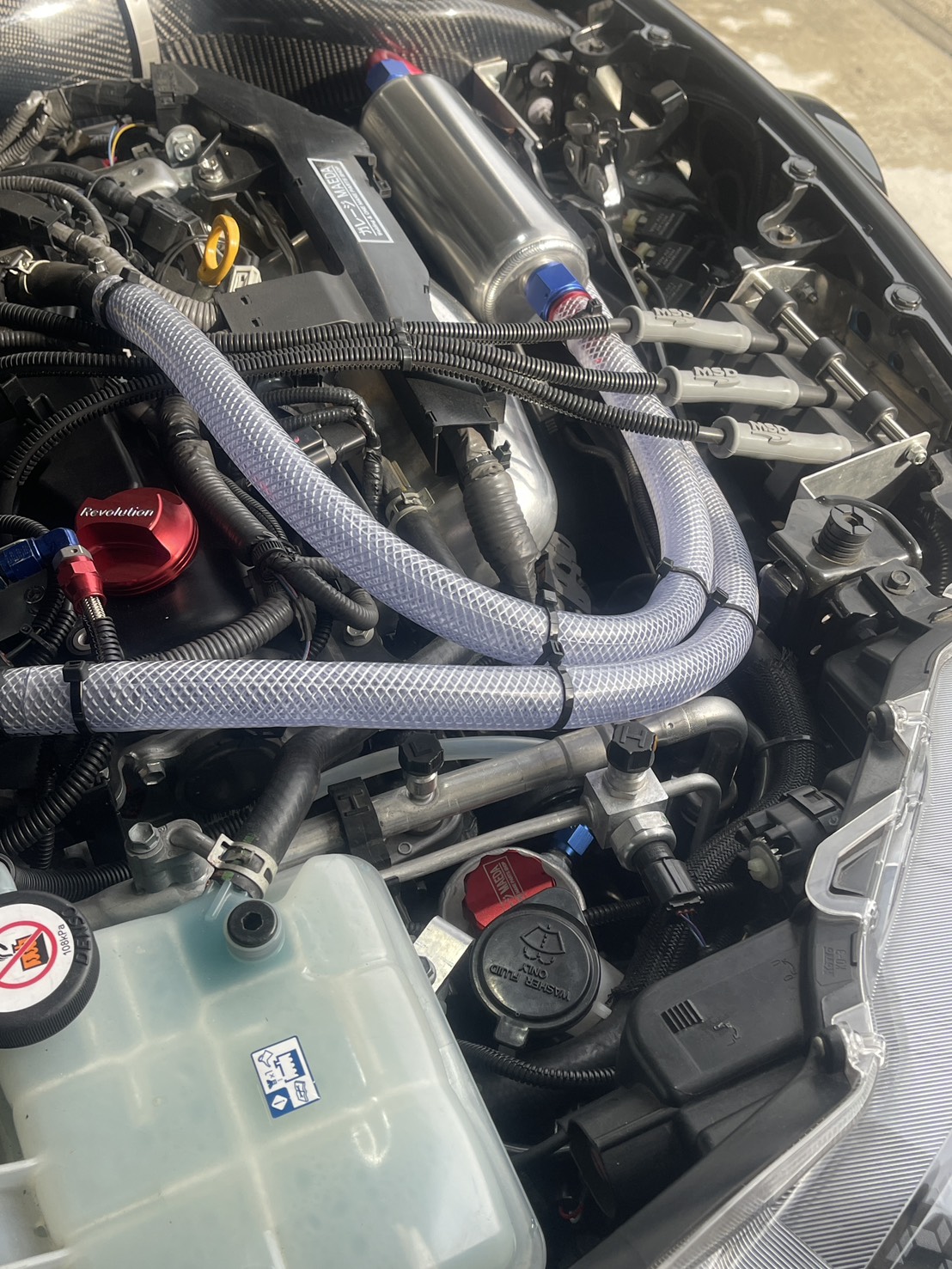

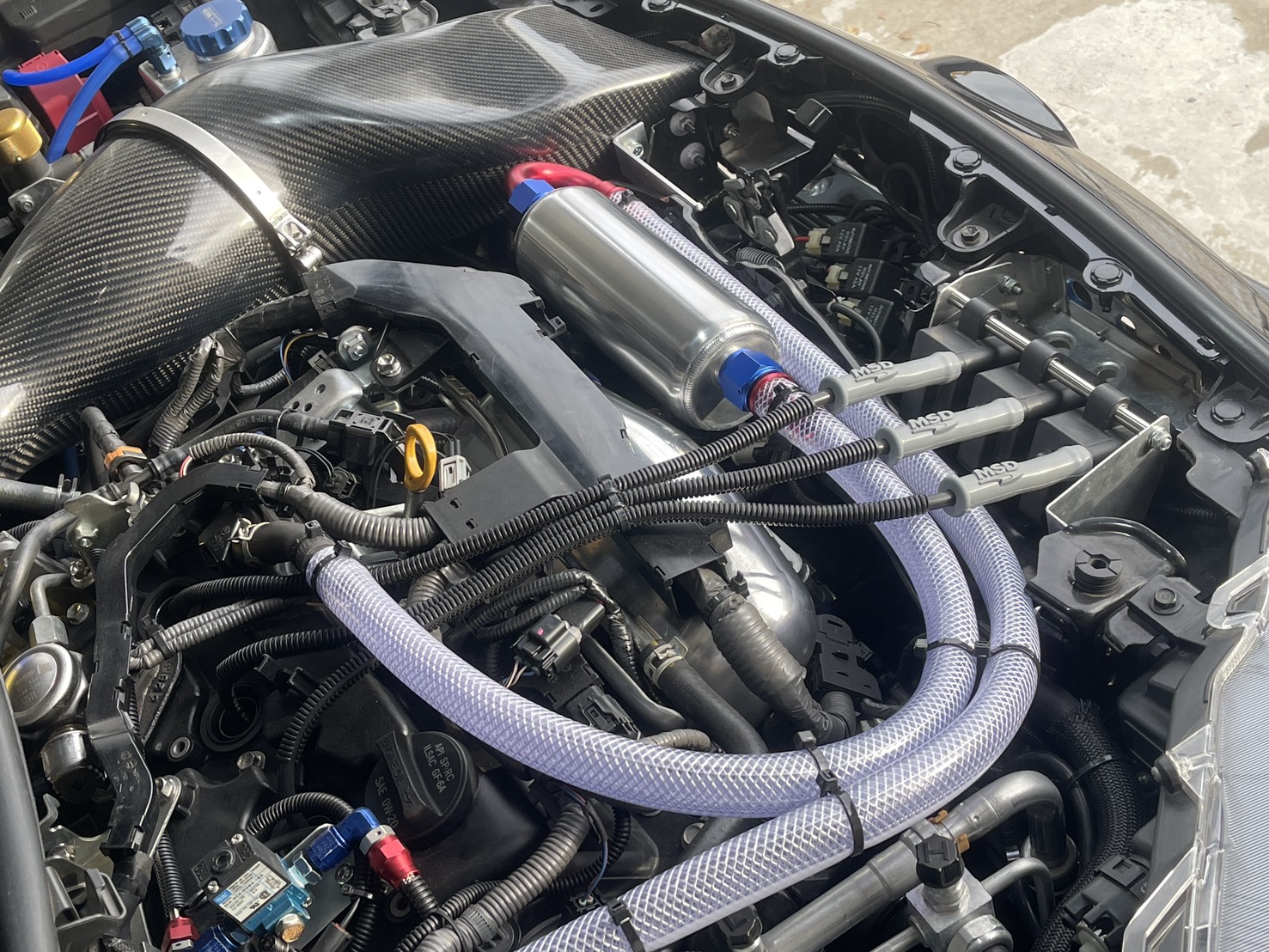

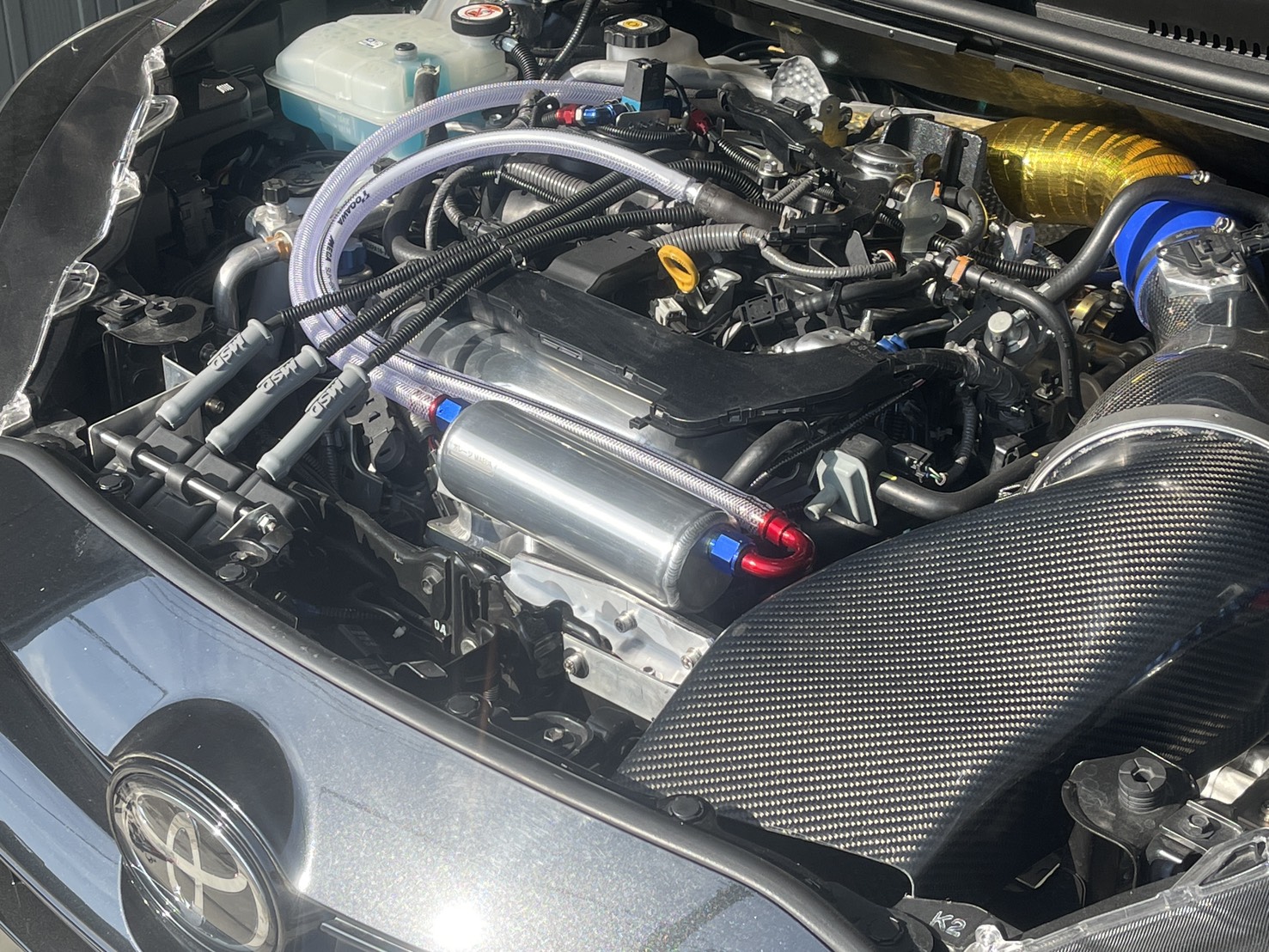

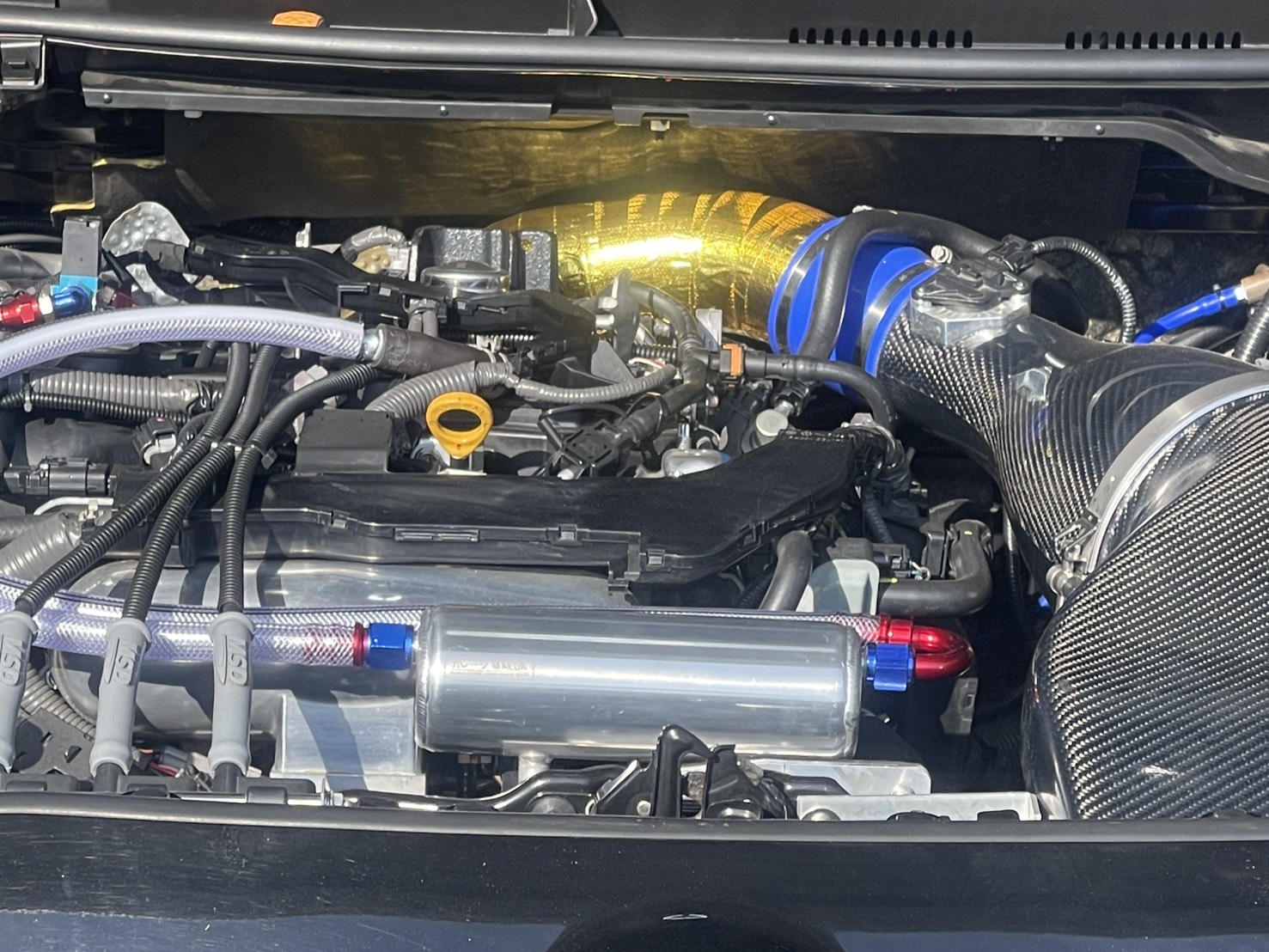

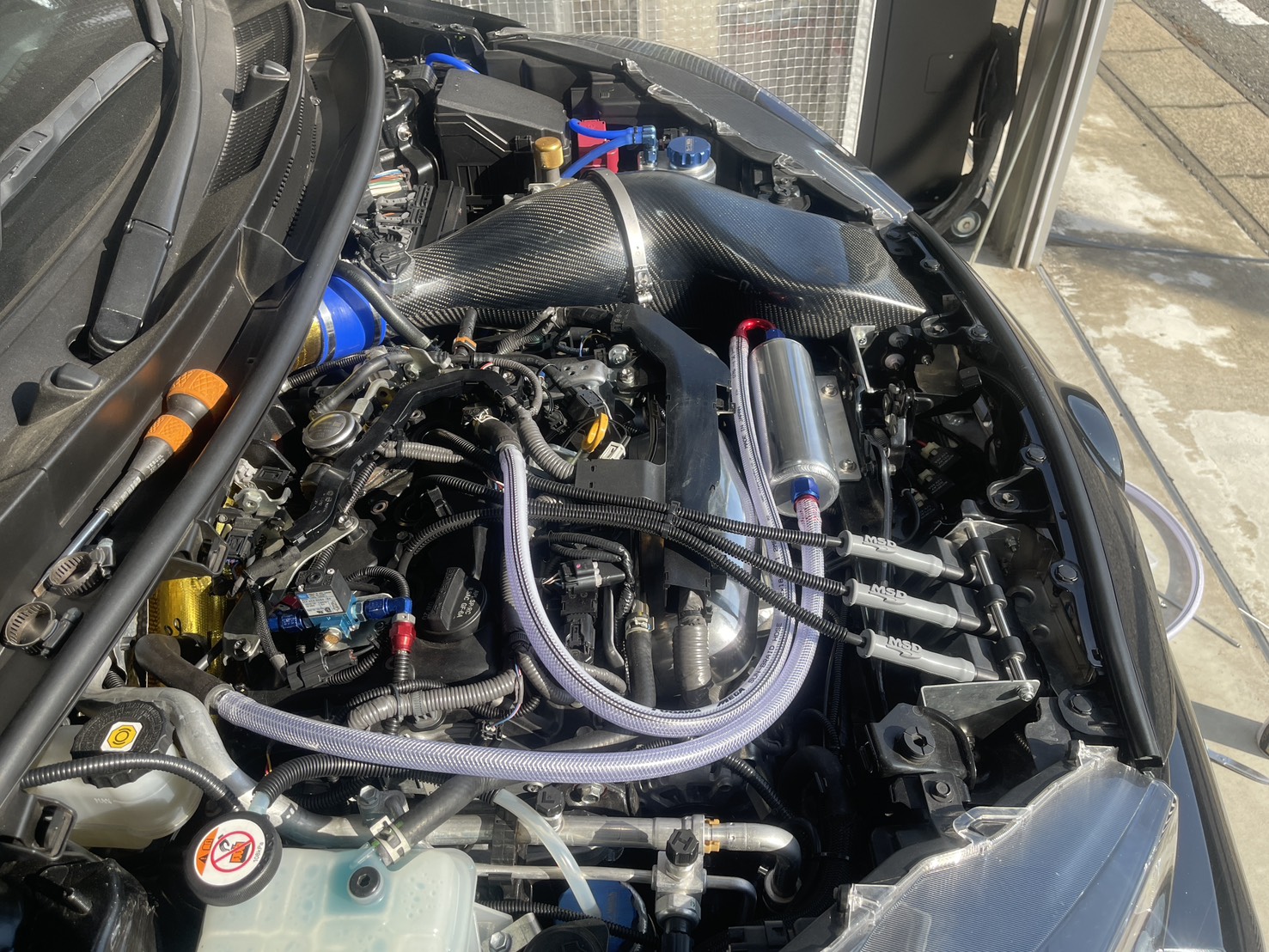

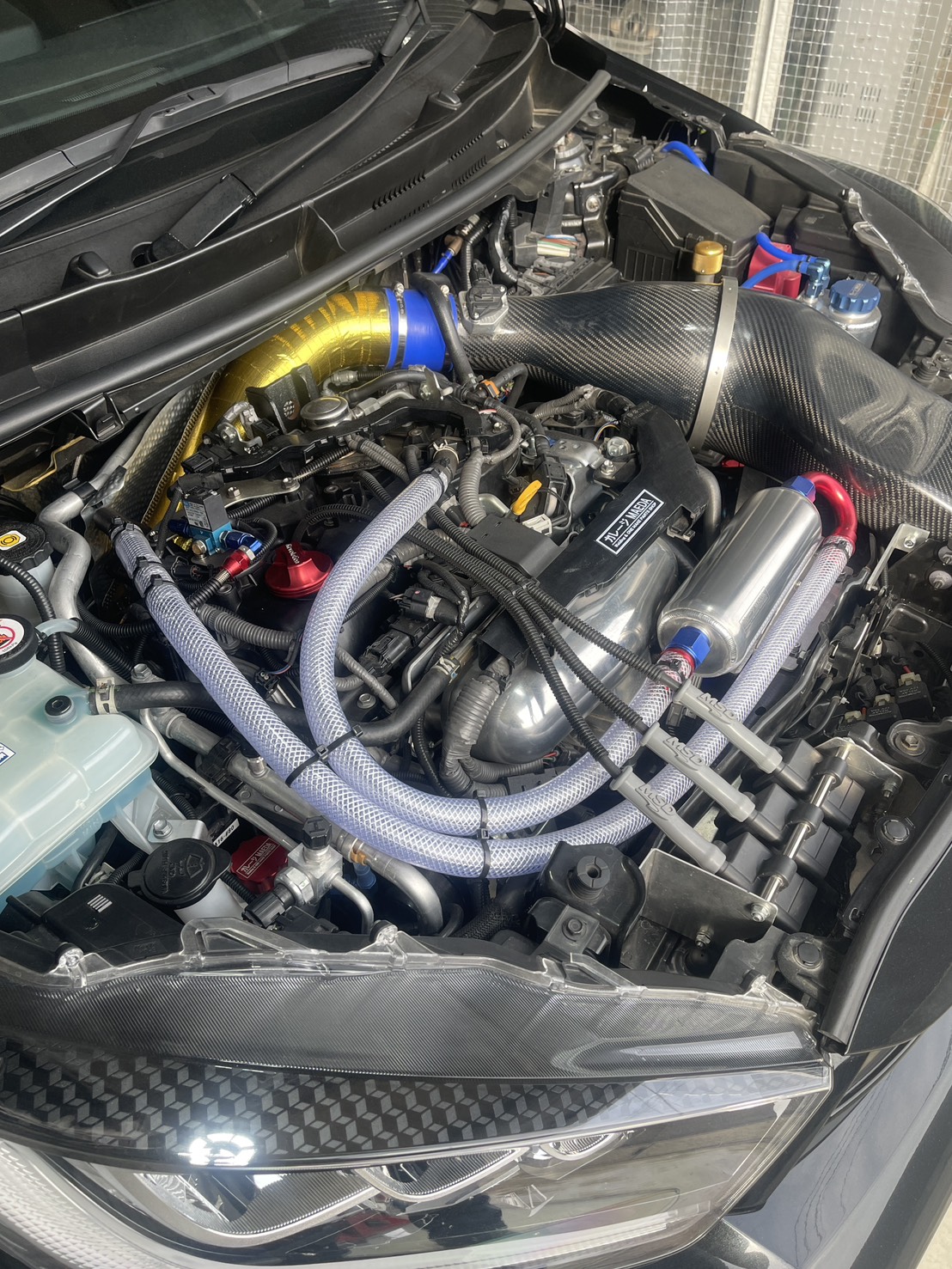

本体取り付け完成イメージです。

2ブラケットの分解

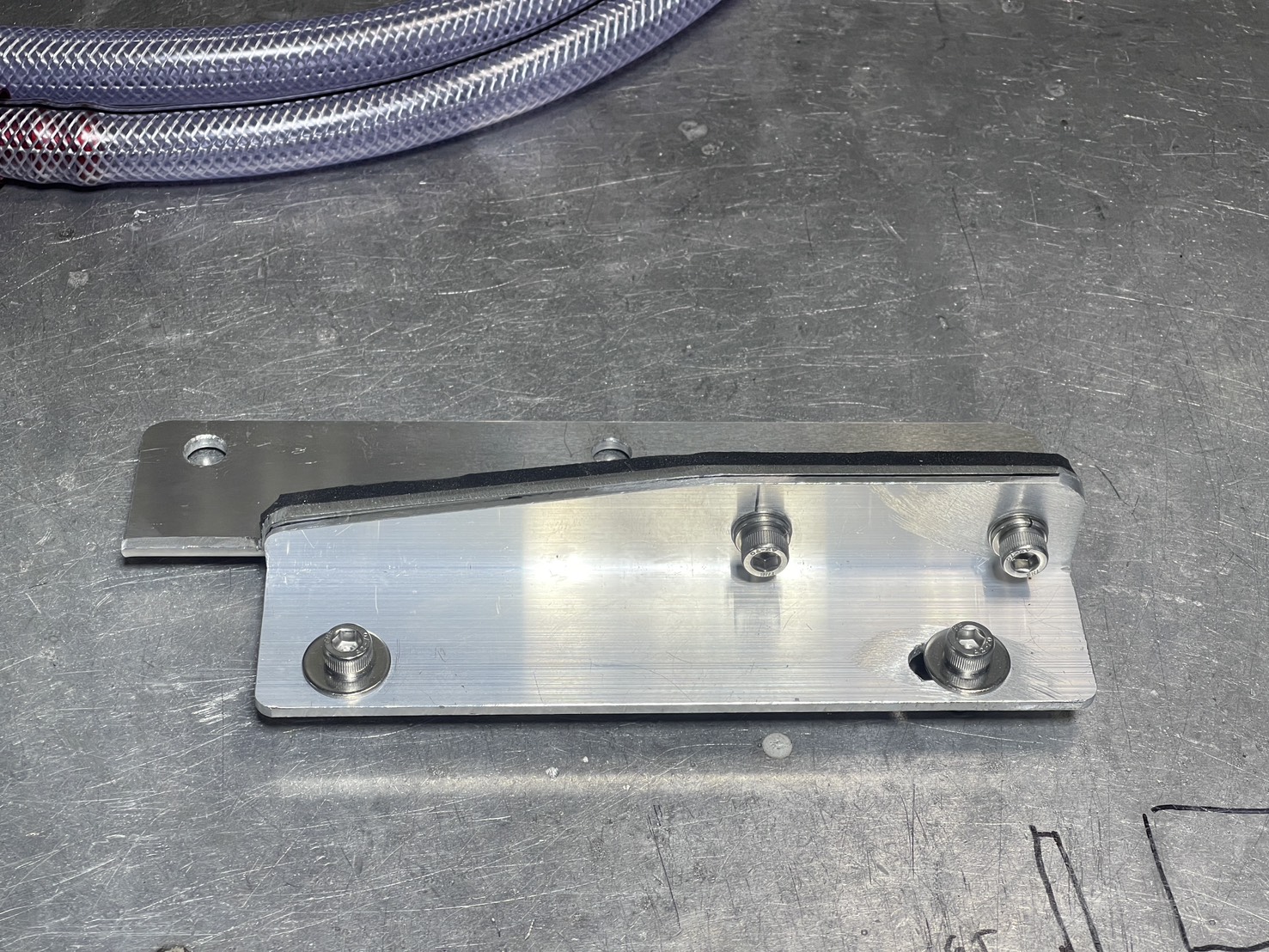

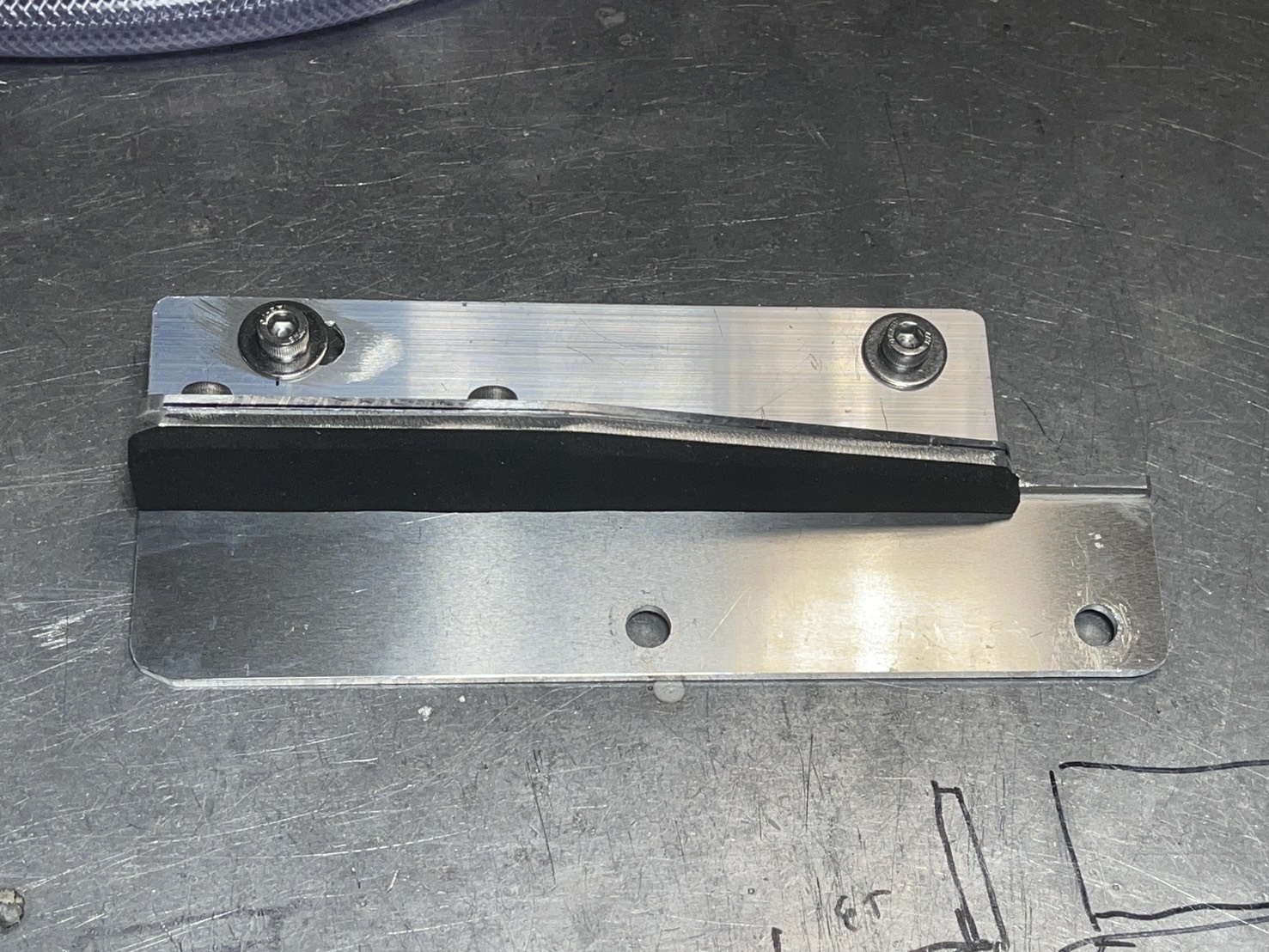

ブラケットを本体から取り外し、各部品を分解してください。
分解が完了したら、車体のセンター部分（ボンネットを固定しているヒンジ付近）をご確認ください。

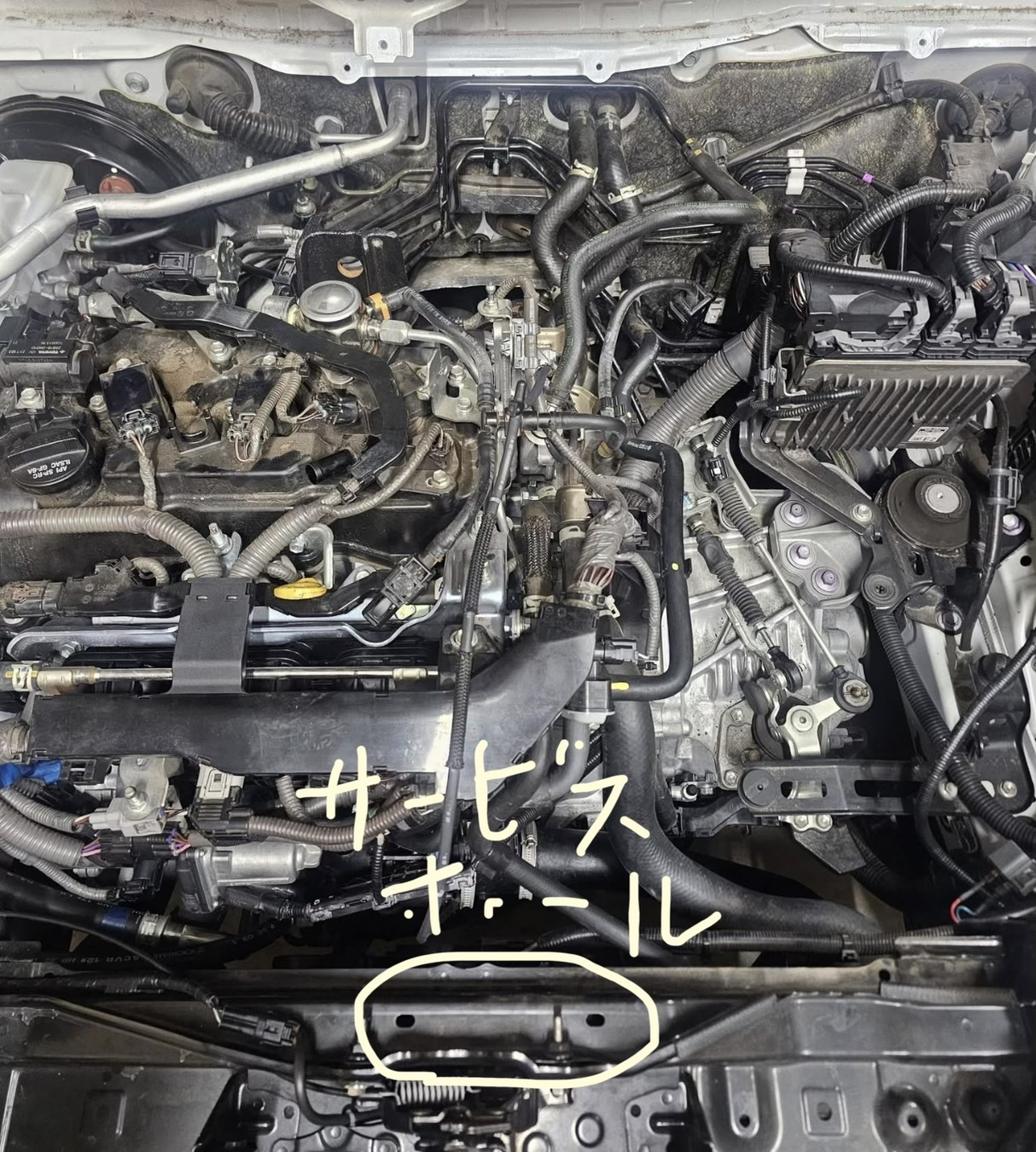

その付近には、150ミリピッチで直径約8ミリのサービスホールが設けられています。
その穴を利用し、6ミリのステンレスボルトとナットを使用して取り付けてください。
締め付けには、10ミリのメガネレンチをご使用ください。
また、ブラインドナットで固定する場合は、既存の穴を9ミリのドリルで拡大してください。
固定方法としては、ブラケットナッターを使用してかしめる方法をおすすめします。

ブラケット1を最初に車体へ取り付けてください。

3ブラケット①の取り付け

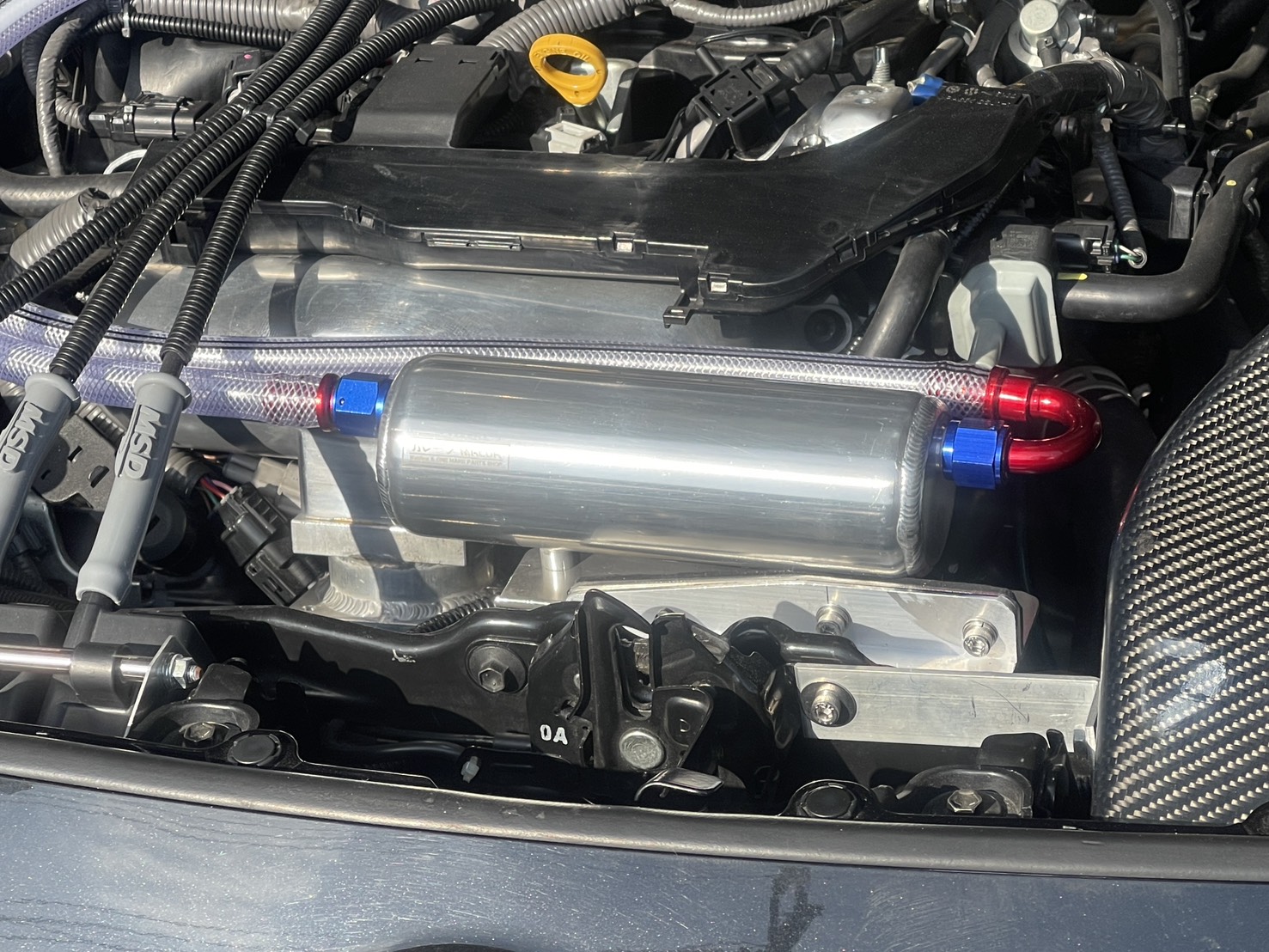

ブラケット①を車体に取り付けてください。
取付位置は、車体のセンター（ボンネットを固定するロック付近）になります。
その周辺には、150ミリピッチで配置されたサービスホールが2カ所あります。
これらの穴を利用して、ボルトとナットでブラケット①を固定してください。
また、ブラインドナットを使用してかしめ、六角ボルトで固定する方法も可能です。
その場合は、ブラインドナットを取り付けるために、サービスホールを9ミリのドリルで拡大してください。
穴を拡大しないと、ブラインドナットを正しくかしめることができませんのでご注意ください。

4ブラケット②の取り付け

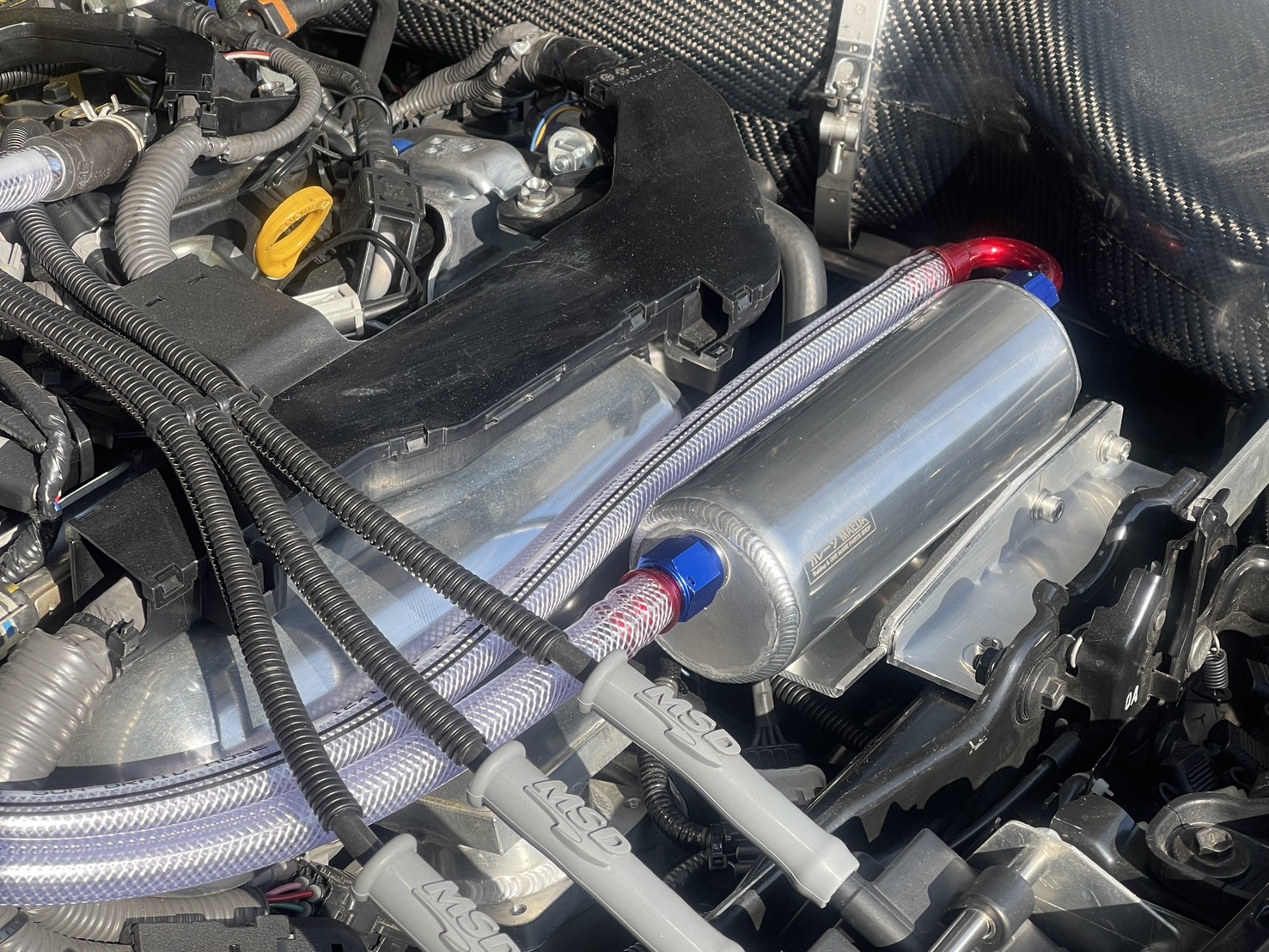

ブラケット1の取り付けが完了しましたら、本体とブラケット2を装着します。

タンク本体にIN OUTと表記してありますので、lN側を車体正面右側になる様に取り付けてください。

5後少しで作業完了です

純正のブローバイホースは、カッターナイフなどで切断してください。

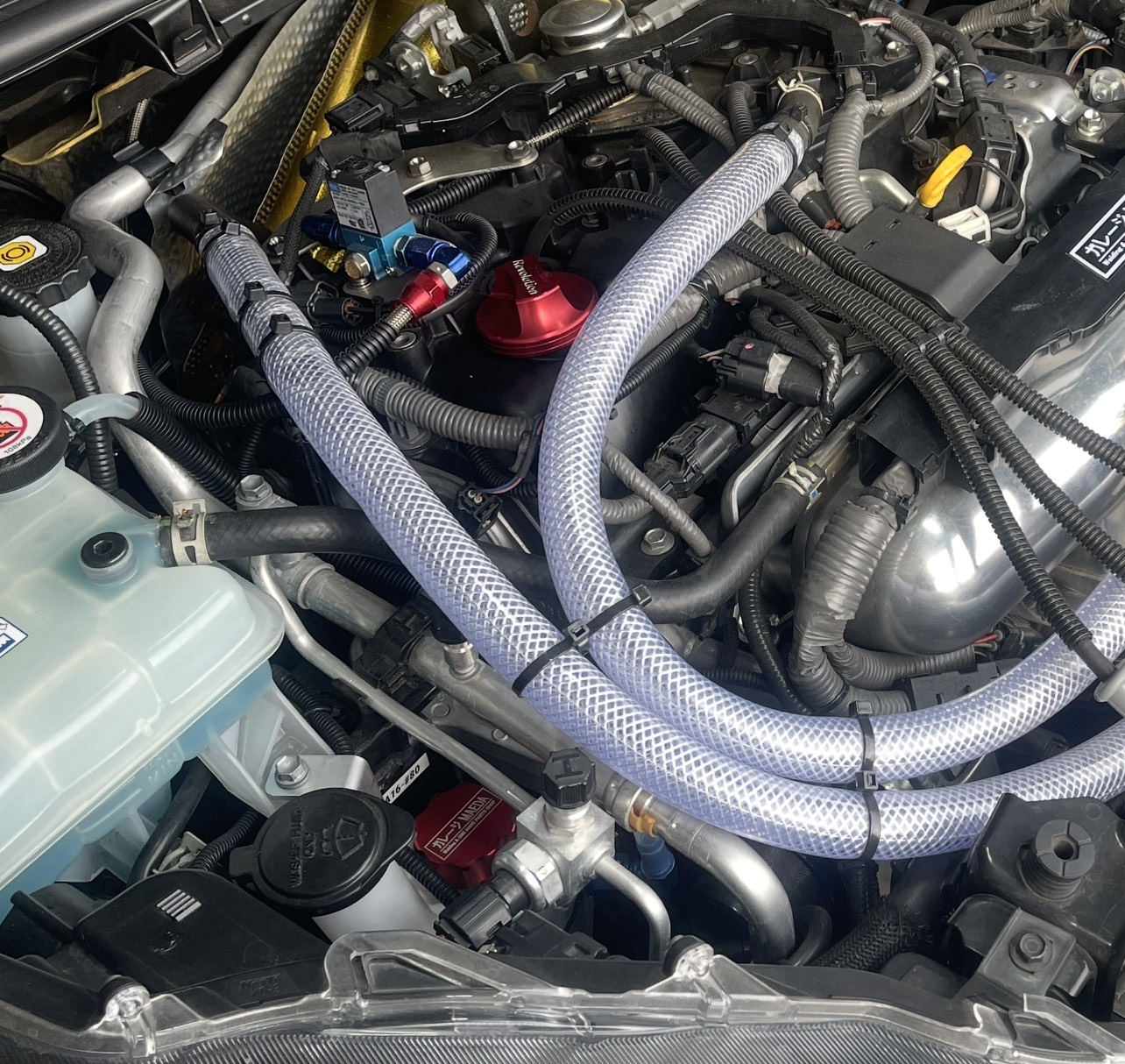

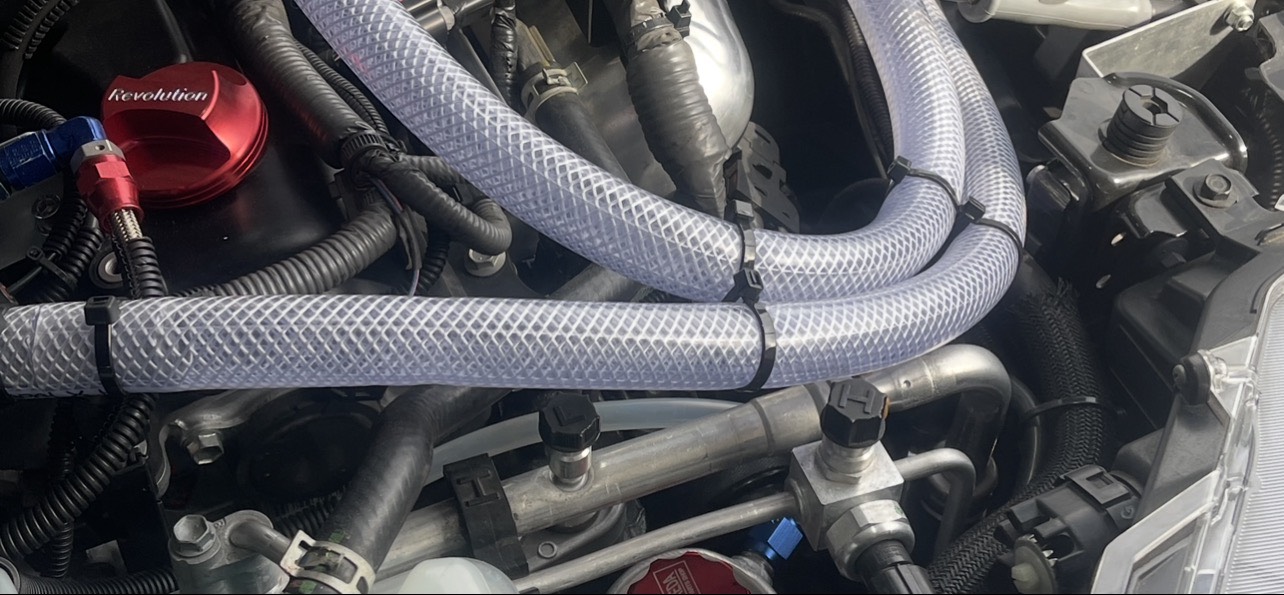

次に、付属の内径12mmホースをお好みの長さにカットし、付属のフィッティングアダプターを使用して、純正のブローバイホースに接続し、接続作業は完了です。

なお、付属のAN8フィッティングを締め付ける際は、プライヤーなどを使用すると傷が付き、見た目を損ねる場合があります。
必ず、アルミ製のAN8用レンチを使用して締め付けてください。
（※AN8用アルミレンチは付属しておりません。別途ご用意ください。）

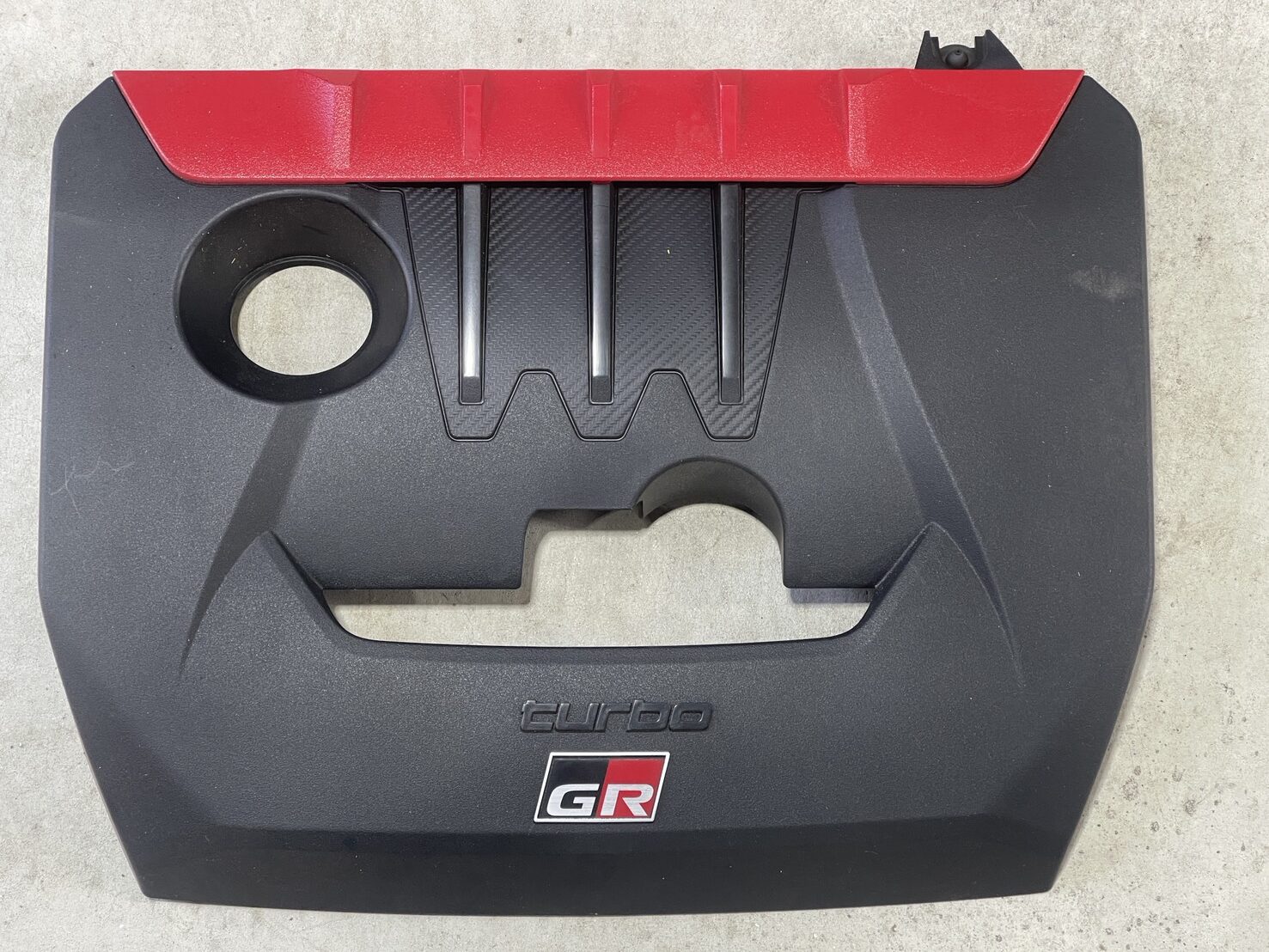

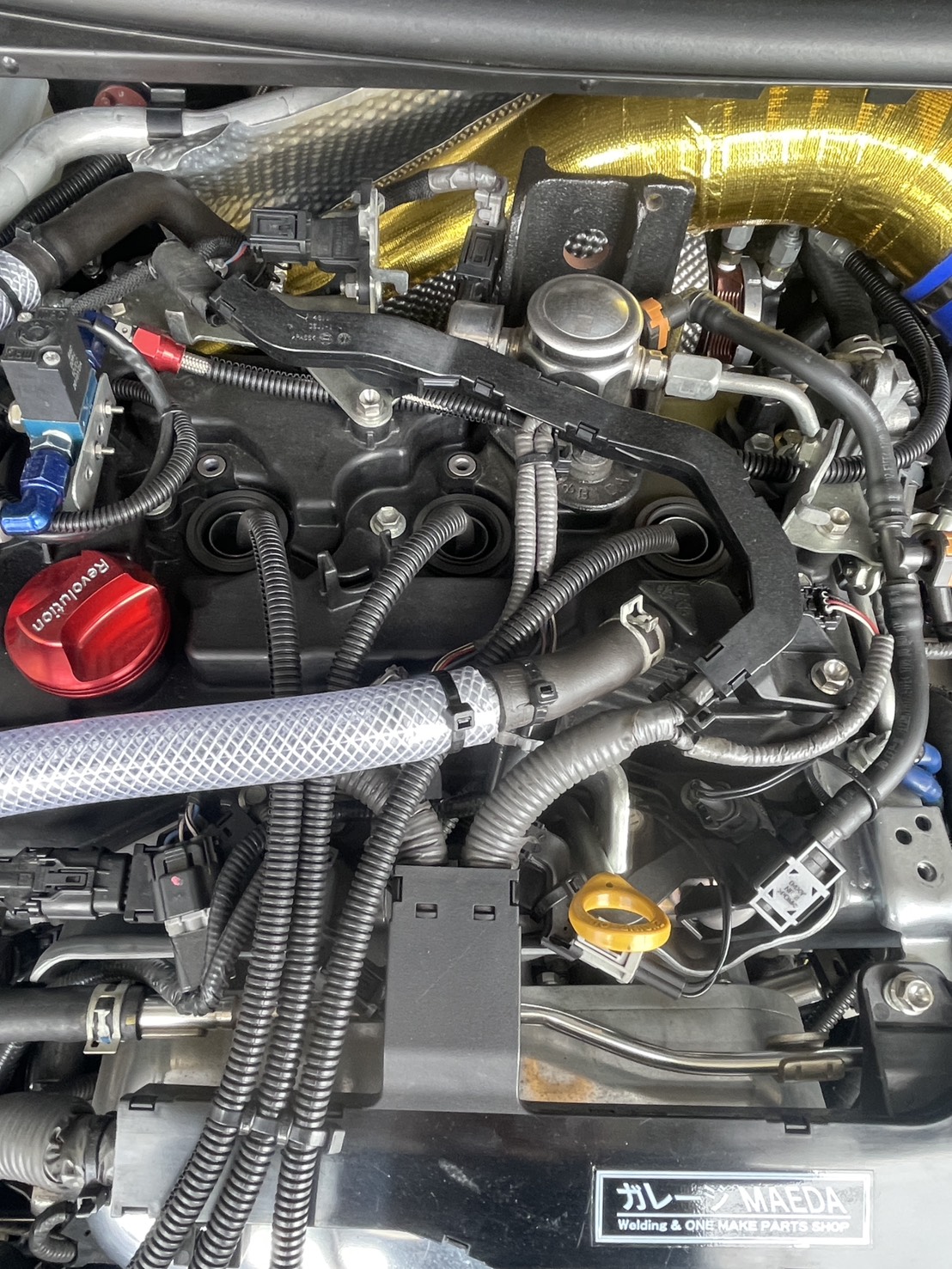

※※純正ヘッドカバーは取り付けできません。

干渉する為、ヘッドカバーは取り付けできません。
